Centralita de control para calderas de biomasa de agua, aire, vapor o aceite diatérmico.
Creatio A3 es un sistema de regulación para calderas de biomasa de alta gama fácilmente integrable en cualquier caldera.
Su completa programación ha sido especialmente desarrollada para una eficaz gestión de las calderas de biomasa, independientemente de su tamaño, tanto en calderas de agua, como generadores de aire o calderas industriales de aceite térmico y vapor.
Su flexibilidad permite utilizar cualquier tipo de combustible granulado (pellet, hueso de aceituna, cáscara de almendra...), astillas o leña.
Fácil configuración
La selección de cada una de las entradas y salidas de la centralita se realiza de forma muy sencilla a través de la propia centralita o bien desde el software Bioexec. Algunos de los componentes que se controlan son: sinfines de alimentación, ventiladores de combustión primario, secundario y terciario, ventilador de aspiración, extractores de cenizas, limpieza de pasos de humos, agitadores en tolvas de astillas, bombas de circuito primario, para acumulador de inercia o de ACS...
Ahorro económico
La potencia generada por la caldera se encuentra siempre modulando gracias al cálculo PID. Este sistema busca igualar la potencia generada a la potencia consumida para mantener de forma constante la temperatura o presión de consigna seleccionada. Se consigue así un ahorro de combustible y una mejor combustión en todos los momentos de funcionamiento de la caldera.
Control de combustión y emisiones
Posibilidad de adaptación de sonda lambda para regular la cantidad de oxígeno de la combustión.
Gestión remota y registro de funcionamiento
De cara a tareas de mantenimiento y optimización, el software Bioexec permite la conexión en remoto para comprobar y modificar los parámetros necesarios, además, en la plataforma CreatioWeb! se almacenan de forma histórica el funcionamiento real de la caldera, temperaturas, estado, alarmas... para su análisis y como certificación del funcionamiento.
Expandible
Las funciones y el número de entradas y salidas a gestionar son ampliables a través de las tarjetas de expansión Creatio para gestión de circuitos de calefacción: bombas, válvulas de 3 vías, sonda lambda...
Comunicación Modbus

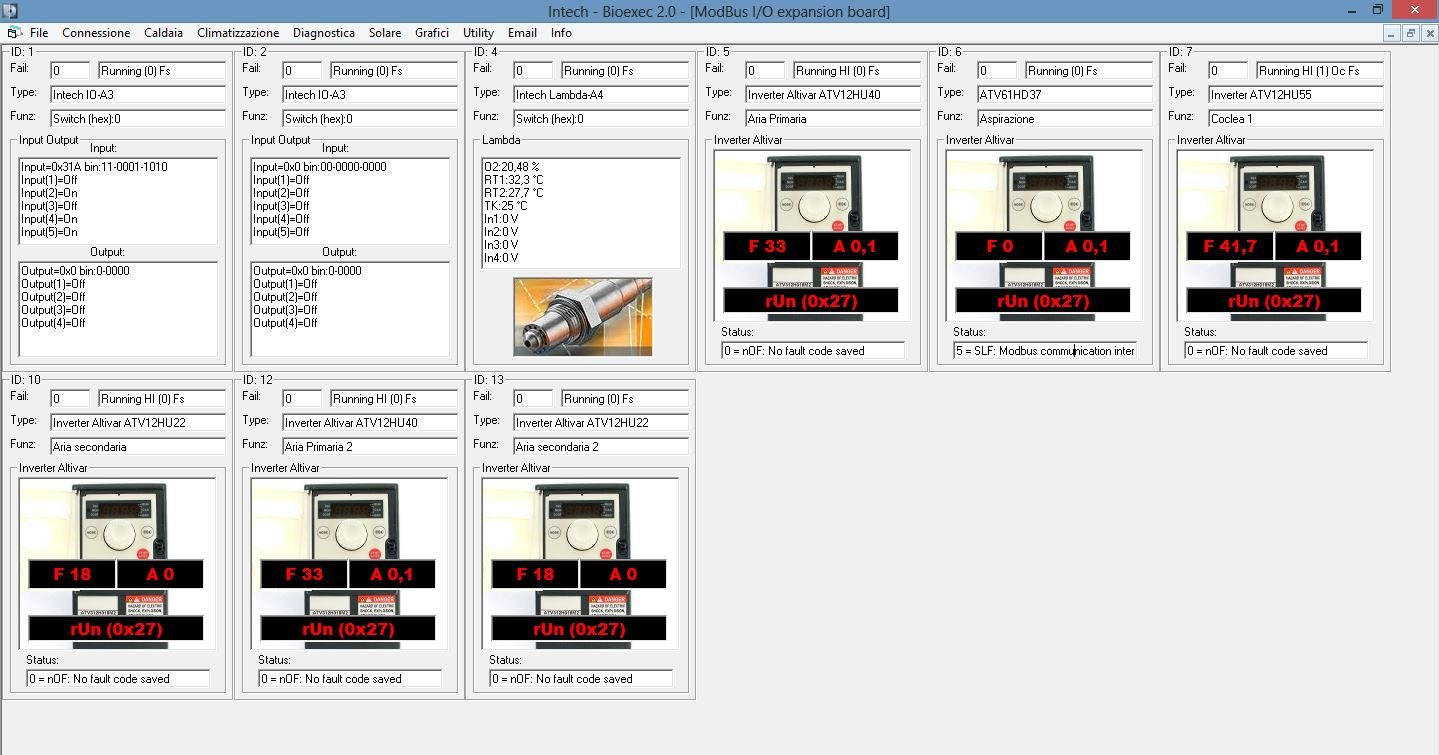

Creatio A3 controla habitualmente los variadores de frecuencia para sinfines o ventiladores a través de comunicación Modbus, esto permite monitorizar continuamente el funcionamiento de los mismos y tener más entradas y salidas de la tarjeta disponibles para otras funciones.
Funcionalidades
Principales funcionalidades de la centralita Creatio A3

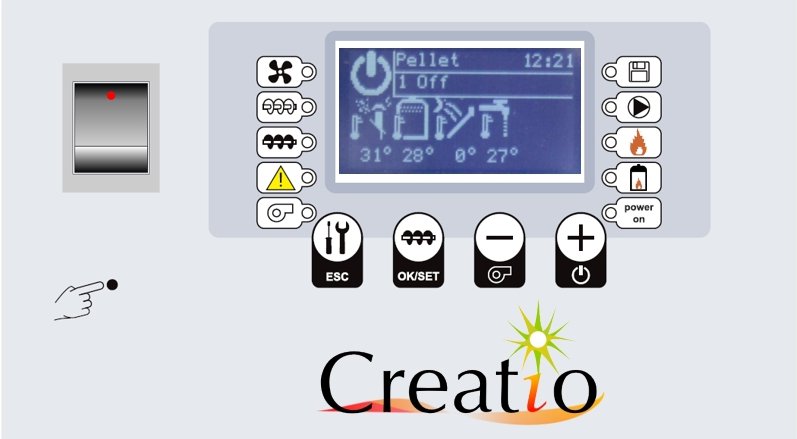

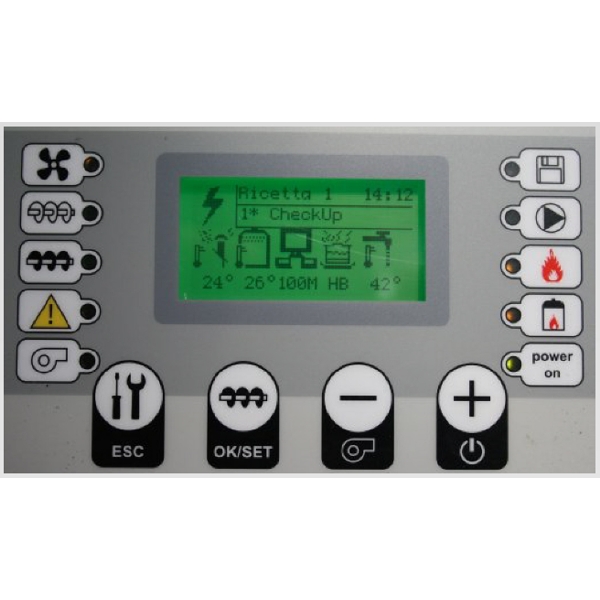

- Display gráfico con iconos sencillos de entender.
- Sistema de control de combustión PID, que adapta el funcionamiento automáticamente a la potencia demandada en cada momento, con modulación continua de 0 a 100%.
- Multicombustible, se puede utilizar simultáneamente con pellets/astillas o cereales, o mezclar automáticamente varios combustibles húmedos y secos.
- Soporta cualquier tipo de caldera, por floración, parrilla móvil, llama inversa...
- Posibilidad de control de temperatura de cámara de combustión, optimizando la reducción de emisiones a la atmósfera.
- Registro en memoria interna de eventos, con un diagnóstico eficaz para mantenimientos y asistencia técnica.
- Personalizable según la exigencia del fabricante.
- Salidas directas para motores inverter: tornillos sinfín y ventilador.
- Entrada para sonda lambda para el control de NOx y relación de oxígeno O2.
- Sincronización para el funcionamiento de sistemas de filtración a mangas o electrostático, y sincronización periódica de limpieza de caldera.
- Control remoto por software, incluyendo control de instalación.
- Gestión integrada de sistema solar térmico.
- Posibilidad de ampliación de funcionalidades con módulos de expansión.
Monitorización
Monitorización y control remoto de la caldera e instalación
Creatio A3 es un sistema de control completamente monitorizable, para ello utilizamos el protocolo de comunicación Modbus RTU, de manera que permitimos desde cualquier software el acceso a los parámetros y sensores de la centralita.

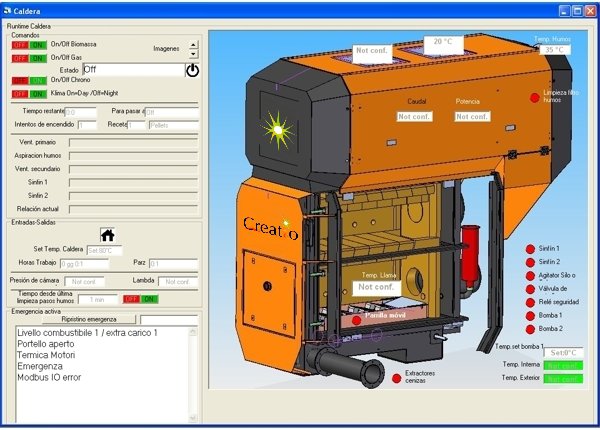

El software creado por Creatio es Bioexec, realizado sobre Visual Basic, con descarga gratuita, pudiendo con él gestionar la caldera y/o instalación desde cualquier lugar.
Especificaciones Técnicas
Especificaciones Técnicas
| Alimentación | 230/115 VAc - 50/60 Hz |
| Procesador | Microprocesador a 32 bit ARM con sistema operativo RTOS |

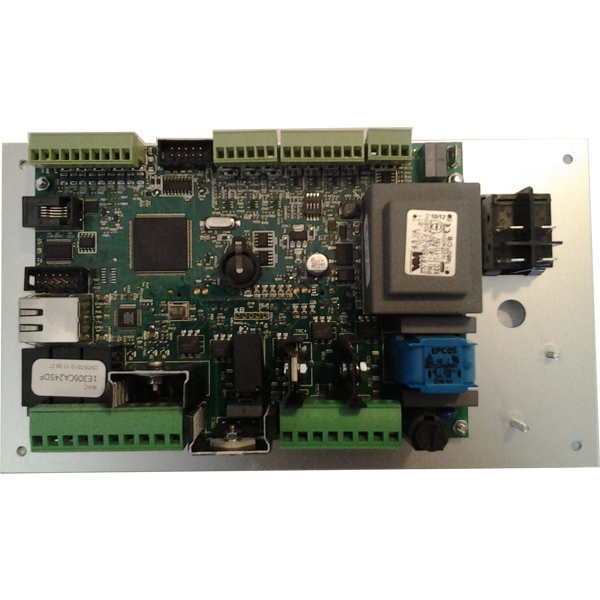

| Dimensiones tarjeta electrónica | Eurocard 160 x 110 mm. |

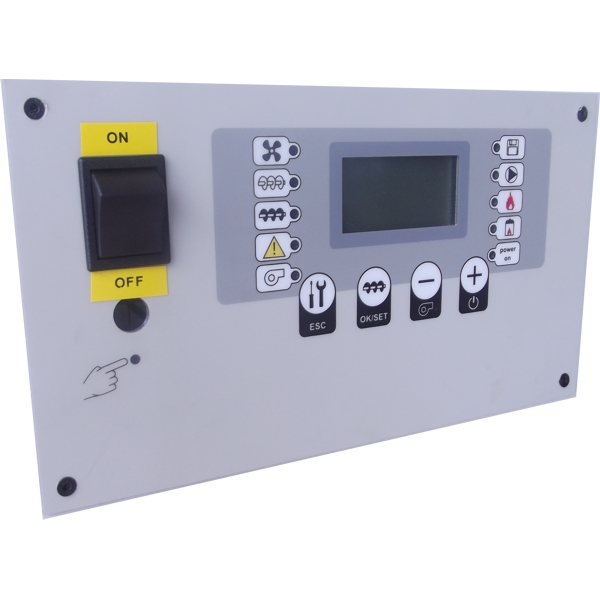

| Dimensiones carátula completa | 225 x 125 mm |
| Entradas sondas termopar | 3 entradas termopar K, J configurables como temperatura humos, agua de caldera, aceite térmico, control paneles solares, acumuladores de agua... |
| Entradas sondas NTC / PT1000 | 4 entradas sondas configurables como agua de caldera, aceite térmico, control paneles solares, acumuladores de agua... |
| Entradas analógicas | 5 entradas digitales 0-12 V para entrada de termostatos, emergencia, botones multifuncionales... |
| Salidas | 2 Salidas 230V Triac con modulación de fase para variar velocidad de aire de combustión, aspiración de humos... |
| 2 Salidas 230V Triac ON/OFF para gestión de sinfín, sistema de carga de silos, telerruptor... | |
| 3 Salidas a relé para resistencia encendido, bombas, quemadores, telerruptores... | |
| 2 Salidas analógicas 0-10V para controlar motores inverters u otras funciones. | |
| Ampliaciones | Creatio A3 prevee directamente en la centralita un puerto RS485 y un puerto Ethernet TCP/IP para ampliar el número de entradas y salidas disponibles, aumentando su funcionalidad. |
Hoja de características Creatio A3 PDF
